手拉葫蘆片齒輪甲、乙尺寸與齒形的設計

編輯:大力起重機械   瀏覽:3761   添加時間:2021-03-08 09:07:00

片齒輪的特點和應用,齒輪傳動用于軸與軸之間的回轉運動,在絕大多數情況下,兩軸是相互平行的,也有傾斜的,它廣泛應用在機床、汽車、起重機械、冶金機械以及其他機械制造部門中,最大傳動功率可達50000kw,通常用在6000kw一下,最高線速度Vs可達200m/s,通常用在100m/s一下。

齒輪傳動的主要優點是結構緊湊、工作平穩、以及能得到最大的傳動比。缺點是傳動噪聲大、沖擊震動大。

齒輪傳動失效形式,有疲勞點蝕、膠合、磨損、齒輪折斷等。量齒輪的相對滑動較大,更容易產生膠合和磨粒磨損。

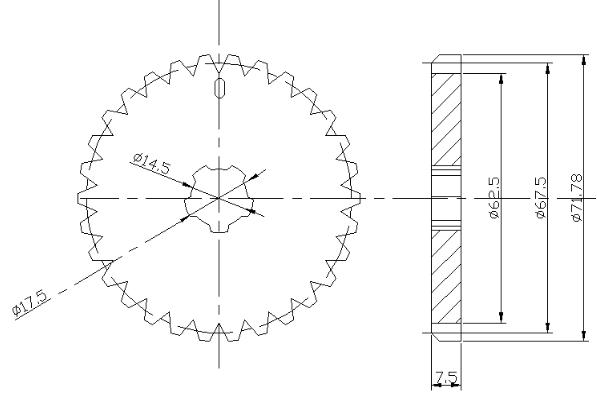

根據手拉葫蘆傳動齒輪低速重載,根據手拉葫蘆傳動機構的原理由五齒長軸的小齒輪帶動片齒輪甲、乙的,考慮到無齒長軸的小齒輪齒數甚小鄧特點。手拉葫蘆選用了齒形角20°的漸開線特種片齒輪變位齒輪,其基本齒形的基本參數如圖所示。選用齒形是考慮了以下因素:葫蘆傳動齒輪的小齒輪數甚少為了避免根切和增強度,只能用正變位切削這樣小齒輪的外圓是受齒輪條的正切力,片齒輪與短軸屬于過硬配合,片齒輪的中心要設計出短軸尺寸屬過硬配合的小花鍵孔尺寸如圖所示:

?

?

?

熱處理要求:片齒輪與無齒長軸嚙合,齒面進行傳動嚙合,所以要求齒面良好的耐磨性和芯部良好的塑性和韌性,齒面硬度HRC57-62,芯部硬度HRC35-50.

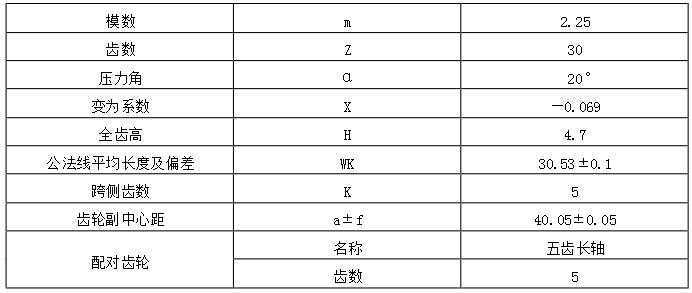

根據漸開線齒輪計算公式求的下表是片齒輪的主要參數:

?

?
